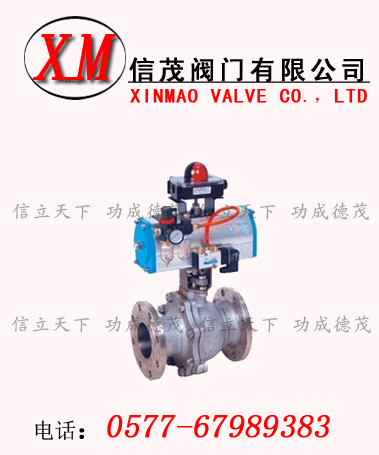

氣動浮動式球閥概述：
Q41F/H浮動式球閥浮動球閥適用于Class150～Class1500、PN16～PN100、JIS 10K～JIS 20K的各種管路上，用于截斷或接通管路中的介質，選用不同的材質，可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。本產品可廣泛應用于造紙、石化、化工、冶金、電力、環保、石油、輕工等工業部門的自動化控制系統中。
特點：
1、O型浮動式球閥采用全通徑或縮徑設計，流通阻力小。
2、閥門采用高平臺結構，ISO5211連接標準，能使安裝電/氣動執行器更為專業化。
3、閥桿采用內裝式，軸肩及聚四氟乙烯（或增強石墨）推力墊結構防止閥桿因管道內壓力 而吹 出，同時聚四氟乙烯（或增強石墨）材料減小閥門的啟閉扭矩，使操作更為省力。
4、具有防火防靜電結構，在閥桿與閥體及閥桿與球體之間設置導電彈簧，避免因靜電打火點燃易燃介質。確保系統安全。
5、耐火結構雙重保護，當萬一發生火災而使密封圈燒損時，球閥的各個密封部位均能形成金屬對金屬的硬密封結構
結構：
浮動球閥的閥座多選用聚四氟乙烯、對位聚苯等高分子聚合材料，密封性能好，但材料相對較軟。由于材料較軟，但又要達到一定的密封比壓，勢必增加啟閉扭矩，為了盡量改善此種情況，本公司采用雙斜面彈性密封圈或V形槽彈性密封圈結構設計，利用管道內壓力推動球體，幫助密封。當介質壓力較小時，密封圈與球體接觸面積較小，故有較大的密封比壓，確?？煽棵芊狻＝橘|壓力較大時，密封圈與球體接觸面積增大。故密封圈能承受較大的介質推力而不會損壞。對于工作壓力很低的球閥，考慮到介質壓力不能確保閥座可靠密封，而預緊力長期使用后又會衰減，故對于低壓、超低壓或真空工況用球閥，采用彈簧加載的閥座密封結構，能確保球閥長期可靠的密封。
主要性能規范
|
型 號
|
公稱壓力PN(MPa)
|
試驗壓力ps(MPa)
|
工作溫度(℃)
|
適用介質
|
|
殼 體
|
密封(液)
|
密封(氣)
|
|
Q641F-16C
|
1.6
|
2.4
|
1.76
|
0.6
|
聚四氟乙烯-20-150
增強聚四氟乙烯-20-180
金屬鑲嵌封位聚苯-20-250
|
水、油品等
|
|
Q641F-25C
|
2.5
|
3.75
|
2.75
|
|
Q641F-40C
|
4.0
|
6.0
|
4.4
|
|
Q641F-16P
|
1.6
|
2.4
|
1.76
|
硝酸類
|
|
Q641F-25P
|
2.5
|
3.75
|
2.75
|
|
Q641F-40P
|
4.0
|
6.0
|
4.4
|
|
Q641F-16R
|
1.6
|
2.4
|
1.76
|
醋酸類
|
|
Q641F-25R
|
2.5
|
3.75
|
2.75
|
|
Q641F-40R
|
4.0
|
6.0
|
4.4
|
主要零件材料
|
零件名稱
|
閥體
|
球體、閥桿
|
密封圈
|
填料
|
|
Q641F-16C
Q641F-25C
Q641F-40C
|
WCB、ZG2Cr13
|
2Cr13
|
聚四氟乙烯、增強聚四氟乙烯、對位聚苯
|
聚四氟乙烯、
柔性石墨
|
|
Q641F-16P
Q641F-25P
Q641F-40P
|
ZG1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
|
Q641F-16R
Q641F-25R
Q641F-40R
|
ZG0Cr18Ni12Mo2Ti
|
0Cr18Ni12Mo2Ti
|
訂貨須知：
您在選用信茂牌閥門的時候，可以先打開http://www.szxcdz.net/ 的網站首頁，結合我們的新聞資訊和技術支持里面的相關信息，對氣動浮動式球閥的工作原理和使用工況做詳細的了解，然后在我們的產品中心里面，對氣動浮動式球閥的功能參數和連接尺寸與您的管道做實際對比，還可以查看我們的閥門實物照片，做進一步的確認。閥門確定無誤后，您可以參照我們的產品報價進行成本核算。如果您工況比較特殊，您也可以直接聯系我們技術部，由我們的閥門專業技術人員結合實際的為您精確選型。 |
