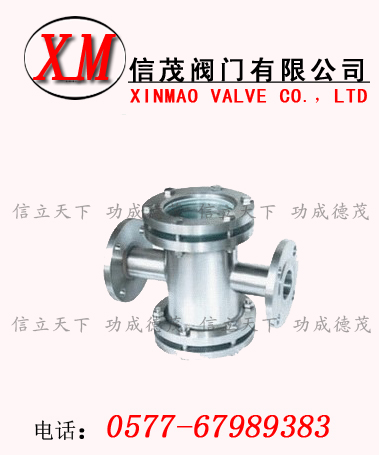

直通視鏡是工業管道裝置上主要附件之一，在石油、化工、醫藥、食品等工業生產裝置的管道中，視鏡能隨時觀察管道中液體、氣體、蒸汽等介質流動及反應情況，起到監視生產、避免生產過程中事故發生的作用。
主要技術參數：
體材質：碳鋼WCB、不銹鋼304、321、316、316L、鋼內襯四氟。
視窗材質：鋼化硼硅玻璃、石英玻璃。
密封材質：丁腈橡膠、聚四氟乙烯。
工作壓力（MPa）0.6~2.5
工作溫度（℃）：0~200℃
主要性能參數：
|
殼體材質
|
碳鋼WCB、不銹鋼304、321、316、316L
|
|
視窗材料
|
鋼化硼硅玻璃
|
石英玻璃
|
|
工作溫度（℃）
|
0~250
|
0~800
|
|
公稱壓力（MPa）
|
＜0.6
|
0.6~2.5
|
|
密封件材質
|
丁腈橡膠、聚四氟乙烯
|
|
連接形式
|
螺紋連接、法蘭連接
|
|
允許急變溫度（℃）
|
＜60
|
主要連接尺寸：
|
G
|
DN
|
2.5公斤
|
6公斤
|
|
外形尺寸
|
玻璃板
|
外形尺寸
|
玻璃板
|
|
H
|
L
|
直徑
|
厚度
|
H
|
L
|
直徑
|
厚度
|
|
1
|
25
|
200
|
181
|
65
|
10
|
200
|
189
|
65
|
10
|
|
1-1/4
|
32
|
260
|
226
|
95
|
15
|
260
|
234
|
95
|
15
|
|
1-1/2
|
40
|
260
|
226
|
95
|
15
|
260
|
234
|
95
|
15
|
|
2
|
50
|
320
|
266
|
140
|
20
|
320
|
278
|
140
|
20
|
|
2-1/2
|
65
|
320
|
266
|
140
|
20
|
320
|
278
|
140
|
20
|
|
3
|
80
|
360
|
300
|
165
|
20
|
360
|
308
|
165
|
20
|
|
4
|
100
|
360
|
300
|
165
|
20
|
360
|
308
|
165
|
20
|
|
5
|
125
|
440
|
356
|
165
|
20
|
440
|
364
|
165
|
20
|
|
6
|
150
|
440
|
356
|
165
|
20
|
440
|
364
|
165
|
20
|
實際應用：
尿素生產過程中，在帶視鏡的中低壓塔器內，由于工作溫度高，液體腐蝕性強的特點，容易造成液面計視鏡玻璃損壞，視鏡底板變形，而且在安裝視鏡玻璃過程中，有時因受力不均勻，易造成視鏡玻璃破裂。如果沒有及時發現，開車后必然發生泄漏，這時就必須全系統停車進行熱洗更換。這樣不但給系統長周期安全運行帶來困難，而且嚴重影響尿素生產的效率。
根據尿素生產過程中“液體受溫度影響易結晶”這一特點，結合各類截止閥，保溫閥使用特點，經過長期的觀察、摸索和思考，設計出利用視鏡底板為閥體，在底板上、下進液處各加一閥門進行控制，在視鏡底板上安裝視鏡玻璃液位計，周圍通保溫蒸汽保溫，以防止液體降溫結晶形成假液位。視鏡底板焊接到塔類容器上，利用塔體的熱量提高視鏡底板的溫度，進一步防止液體結晶。如果視鏡泄漏或視鏡玻璃損壞，可先關閉底板上的閥門，這樣既起到不停車就可更換視鏡玻璃的目的，又能夠保證生產的正常進行，而且操作人員的人身安全及工作環境安全也得到了保障。經肥城市化肥廠在尿素預蒸餾塔上試驗，一次獲得成功，填補了可控式保溫視鏡領域的空白。
|
