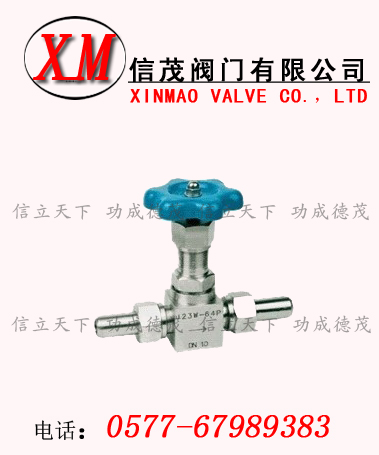

J23W外螺紋針型閥概述;
外螺紋針型閥是儀表測量管路系統中重要組成部分，主要有截止閥和球閥，其功用是作開啟或切斷管道通路用。
標準規范；
1、外螺紋針型閥設計制造
GB/T 12224-1989
JB/T 7747-1995
2、外螺紋針型閥連接形式：
對焊式管接頭
3、外螺紋針型閥結構特征：
錐面密封；浮動閥瓣
4、外螺紋針型閥閥門檢驗和試驗：
GB/T 13927-1992
5、外螺紋針型閥材料：
碳鋼按GB/T 12228-1989的規定
不銹鋼GB/T 1220-1989的規定
主要零部件材料
|
零件名稱
|
閥桿、閥蓋
|
閥桿、閥瓣
|
填料
|
|
J23W-16P
|
鉻鎳不銹鋼
|
鉻鎳不銹鋼
|
聚四氟乙稀、柔性石墨
|
|
J23W-160
|
優質碳鋼
|
鉻不銹鋼
|
主要性能規范
|
型號
|
公稱壓力(MPa)
|
試驗壓力(MPa)
|
工作壓力(MPa)
|
工作溫度(℃)
|
適用介質
|
|
殼體(MPa)
|
密封
|
密封(氣)
|
|
J23W -16
|
1.6
|
2.4
|
1.76
|
0.6
|
1.6
|
P≤540℃
|
液化石油氣水、酸、蒸汽、油品等
|
|
J23W 40P
|
4.0
|
6.0
|
4.4
|
0.6
|
4.0
|
|
J23W-160
|
16.0
|
24.0
|
17.6
|
0.6
|
16.0
|
C≤425℃
|
|
J23W -320P
|
32.0
|
48.0
|
35.2
|
0.6
|
32.0
|
主要外型及連接尺寸
|
公稱直徑
|
尺寸
|
重量(Kg)
|
|
Do
|
D1
|
D2
|
L
|
H1
|
H2
|
M
|
|
6
|
65
|
14
|
6
|
140
|
96
|
106
|
20×1.5
|
0.9
|
|
10
|
80
|
18
|
10
|
160
|
115
|
125
|
24×1.5
|
1.18
|
|
15
|
100
|
22
|
15
|
180
|
122
|
132
|
30×2
|
2.0
|
|
20
|
110
|
28
|
18
|
220
|
156
|
166
|
36×2
|
3.5
|
|
25
|
140
|
33
|
22
|
230
|
169
|
180
|
39×2
|
4.3
|
訂貨須知：
您在選用信茂牌閥門的時候，可以先打開http://www.szxcdz.net/ 的網站首頁，結合我們的新聞資訊和技術支持里面的相關信息，對J23W外螺紋針型閥的工作原理和使用工況做詳細的了解，然后在我們的產品中心里面，對J23W外螺紋針型閥的功能參數和連接尺寸與您的管道做實際對比，還可以查看我們的閥門實物照片，做進一步的確認。閥門確定無誤后，您可以參照我們的產品報價進行成本核算。如果您工況比較特殊，您也可以直接聯系我們技術部，由我們的閥門專業技術人員結合實際的為您精確選型。
|
