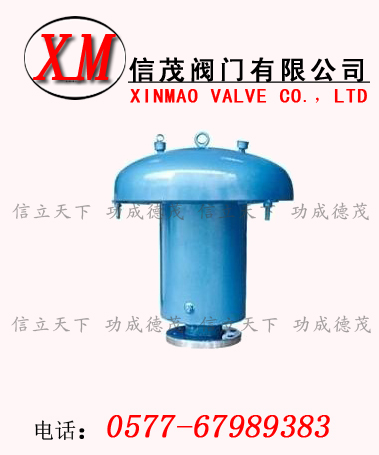

GYA型液壓安全閥概述：
1、液壓式安全閥是（活瓣式）呼吸閥的安全備用設備，它的吸氣和呼氣的動作壓力略高于（活瓣式）呼吸閥，在呼吸閥一旦失靈或在冬季其活瓣凍結時，液壓安全閥的液封即被破壞從而保護油罐免遭破壞。
2、液壓安全閥裝于油罐頂部與呼吸閥配合使用。
3、控制壓力：+56毫米水柱至-50毫米水柱。
安裝說明：
①各種GYA液壓安全閥都應垂直安裝。
②GYA液壓安全閥出口處應無阻力，避免產生受壓現象。
③GYA液壓安全閥在安裝前應專門測試，并檢查其官密封性。
④對使用中的GYA液壓安全閥應作定期檢查。
標準規范：
設計制造標準：GB/T 12243-2005
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008
主要尺寸與重量：
|
型號 |
規格 |
安裝尺寸（毫米） |
重量 |
|
d |
D |
D1 |
D2 |
n-d1 |
L |
H |
|
GYA-80 |
80 |
φ85 |
φ185 |
φ150 |
φ125 |
4-φ18 |
376 |
424 |
38 |
|
GYA-100 |
100 |
φ105 |
φ205 |
φ170 |
φ145 |
4-φ18 |
500 |
605 |
42 |
|
GYA-150 |
150 |
φ148 |
φ260 |
φ225 |
φ200 |
8-φ18 |
650 |
705 |
66 |
|
GYA-200 |
200 |
φ210 |
φ315 |
φ280 |
φ255 |
8-φ18 |
900 |
755 |
97 |
|
GYA-250 |
250 |
φ264 |
φ370 |
φ335 |
φ310 |
12-φ18 |
1050 |
885 |
140 |
訂貨須知：
您在選用信茂牌閥門的時候，可以先打開http://www.szxcdz.net/ 的網站首頁，結合我們的新聞資訊和技術支持里面的相關信息，對GYA型液壓安全閥的工作原理和使用工況做詳細的了解，然后在我們的產品中心里面，對GYA型液壓安全閥的功能參數和連接尺寸與您的管道做實際對比，還可以查看我們的閥門實物照片，做進一步的確認。閥門確定無誤后，您可以參照我們的產品報價進行成本核算。如果您工況比較特殊，您也可以直接聯系我們技術部，由我們的閥門專業技術人員結合實際的為您精確選型。
|
