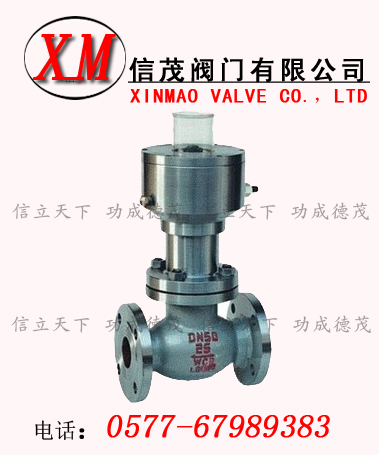

氣動緊急切斷閥由氣動活塞式執行機構和低流阻、雙重密封結構的切斷機構組成，執行機構動作速度快、推力大、具有彈簧復位功能、帶手操作機構；閥體流路通暢、流量系數大、閥芯閥座有彈性和剛性串級雙重密封。新穎獨特的結構，使本產品成為一類快速動作、嚴密閉切斷、安全可靠的高性能新型切斷閥。
切斷閥閥芯密封面材料可分為硬密封和軟密封；按閥芯結構形式可分為單導向平板式和單導向平衡式。具有結構簡單、動作可靠、嚴密切斷、開關快速等特點。適用于無顆粒狀、無雜質的氣體、液體介質，要求快速嚴密關閉、快速放空和緊急切斷的工況。本產品性能優良、規格齊全、體積小、重量輕等優點，廣泛應用于化工、石油、冶金、輕紡等工業生產過程的自動化控制系統中。
主要零件材料及適用溫度、介質
|
材料代號
|
C（WCB）
|
P（304）
|
R（316）
|
|
主要
零件
|
閥體、閥蓋
|
WCB（ZG230-450）
|
ZG1Cr18Ni9Ti（304）
|
ZG1Cr18Ni12Mo2Ti（316）
|
|
閥芯、閥座
|
1Cr18Ni9Ti（304）或司鈦萊合金堆焊
|
1Cr18Ni9Ti（304）或司鈦萊合金堆焊
|
1Cr18Ni12Mo2Ti（316）或司鈦萊合金堆焊
|
|
閥桿
|
2Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
|
填料
|
V型聚四氟乙烯（F4）、柔性石墨、
|
|
墊片
|
增強聚四氟乙烯（F4）、不銹鋼墊片、金屬石墨纏繞墊片
|
|
O型密封圈
|
耐油橡膠
|
|
彈簧
|
60Si2Mn
|
|
推桿
|
2Cr13
|
|
手輪
|
HT200
|
|
適用工況
|
適用介質
|
水蒸汽油品類氣液體
|
硝酸堿類腐蝕性氣液體
|
醋酸類等腐蝕性氣液體
|
|
適用溫度
|
硬密封：-30～+450℃ 軟密封：-30～+180℃
|
氣動緊急切斷閥主要技術參數和性能指標
|
公稱通徑 mm
|
20
|
25
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
|
閥座直徑 mm
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
額定流量系數 Kv
|
6.5
|
10
|
15
|
25
|
40
|
65
|
100
|
150
|
260
|
350
|
540
|
|
公稱壓力 MPa
|
1.6 ； 4.0 ； 6.4
|
|
行程 mm
|
10
|
16
|
25
|
30
|
40
|
60
|
|
流量特性
|
快開
|
|
執行器型號
|
ZSPA/B-1、ZSNA/B-1
|
ZSPA/B-2、ZSNA/B-2
|
ZSPA/B-3、ZSNA/B-3
|
|
作用形式
|
單作用型/雙作用型
|
|
氣源壓力MPa
|
0.4-0.7
|
|
泄漏量
|
軟密封:O泄漏；硬密封：10-5×閥的額定容量
|
|
切斷時間S
|
0.5
|
1
|
1.5
|
2
|
3
|
4
|
配用附件：電磁閥、閥位回訊器、空氣過濾減壓器、手輪操作機構
允許壓差Mpa
|
公稱通徑 mm
|
20
|
25
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
|
氣缸直徑 mm
|
150
|
200
|
300
|
400
|
|
氣源壓力KPa
|
500
|
允許壓差
|
整機
氣關式
|
流開
|
4.0
|
4.0
|
2.6
|
2.2
|
3.8
|
2.6
|
2.0
|
1.95
|
1.59
|
|
流關
|
4.0
|
4.0
|
4.0
|
3.1
|
3.1
|
2.1
|
1.6
|
2.0
|
1.63
|
|
整機
氣開式
|
流開
|
4.0
|
3.0
|
2.1
|
1.7
|
1.7
|
1.1
|
0.9
|
0.52
|
0.43
|
|
流關
|
4.0
|
4.0
|
1.0
|
4.0
|
4.0
|
3.6
|
2.7
|
3.4
|
2.2
|
主要技術參數
|
DN(mm)
|
H(mm)
|
Hg(mm)
|
ФA(mm)
|
ФD(mm)
|
L(mm)
|
|
PN1.6
|
PN6.4
|
PN1.6
|
PN6.4
|
|
25
|
410
|
580
|
196
|
115
|
135
|
184
|
210
|
|
40
|
514
|
684
|
266
|
150
|
165
|
222
|
251
|
|
50
|
520
|
690
|
266
|
165
|
175
|
254
|
286
|
|
65
|
694
|
904
|
348
|
185
|
200
|
276
|
311
|
|
80
|
696
|
906
|
348
|
200
|
210
|
298
|
337
|
|
100
|
709
|
919
|
348
|
220
|
250
|
352
|
394
|
|
150
|
1186
|
1146
|
486
|
285
|
340
|
451
|
508
|
|
200
|
1208
|
1468
|
486
|
340
|
405
|
600
|
650
|
