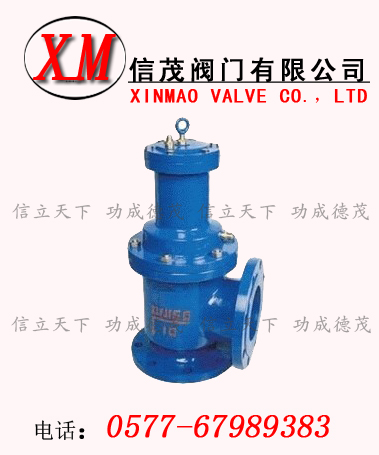

液動角式排泥閥主要用于自來水公司各類水池，排除池底泥沙或污物。也可安裝在工作介質為水、氣、池等工業管道中作截流用，相關產品有J644X氣動快開角型、JM744、JM644X氣動、液壓快開型、H742X液動型、100S角式隔膜型。
液動角式排泥閥工作原理及性能：
液動角式排泥閥由液壓缸和角式截止閥兩大部分組成，液壓缸為動力帶動閥板升降，使閥體通道開或閉以達到流體通斷。液壓缸活塞密封件L型皮碗，其密封性能好，經久耐用。皮碗選用吸水革制作，其壽命達兩年以上，經用戶使用后的反饋信息有多達5年未更換者有之。開啟速度快，一般在15秒鐘內閥板已全開，閥板與閥體為軟密封，關閉后密封性能好，無泄漏，以便維修更換，如配以電磁換回閥指控液壓缸，則能實現遠控、自控等。若配手動裝置，可以4-12臺一排安裝同時啟動關閉，驅動壓力取于水廠本身，無需另加設備，可省人力物力，節約能源。
主要技術參數：
1.閥門公稱壓力：1.0Mpa
2.閥體密封壓力：1.1Mpa
3. 液壓缸工作壓力：0.15-0.3 Mpa 、0.3-1.0MPa
4. 液壓缸工作介質：清水、氣、油
5.介質溫度：常溫
注：如有特殊要求（訂貨時注明）
主要零部件材料：
|
J744X/J644X角式快開型密封皮碗
|
閥桿
|
閥板
|
缸蓋
|
液壓缸
|
閥體
|
|
耐磨丁腈橡膠
|
不銹鋼
|
HT200
|
HT200
|
HT200
|
HT200
|
主要外形尺寸：
|
公稱通徑|尺寸|型號
|
J744X-10、J644X-10
|
接管螺紋G
|
快開角式型閥桿材料
|
|
|
H
|
L1
|
L2
|
D
|
D1
|
z-Φd
|
|
80
|
480
|
135
|
125
|
195
|
160
|
4-18
|
1/2＇
|
不銹鋼
|
|
100
|
500
|
145
|
125
|
215
|
180
|
4-18
|
1/2＇
|
不銹鋼
|
|
150
|
620
|
203
|
140
|
280
|
240
|
8-23
|
1/2＇
|
不銹鋼
|
|
200
|
735
|
225
|
185
|
335
|
295
|
8-23
|
1/2＇
|
不銹鋼
|
|
250
|
805
|
260
|
205
|
390
|
350
|
12-23
|
1/2＇
|
不銹鋼
|
|
300
|
940
|
280
|
245
|
440
|
400
|
12-23
|
3/4＇
|
不銹鋼
|
|
350
|
1100
|
305
|
270
|
500
|
460
|
16-23
|
1＇
|
不銹鋼
|
|
400
|
1200
|
304
|
310
|
565
|
215
|
16-25
|
1＇
|
不銹鋼
|
訂貨須知：
一、詳細了解信茂液動角式排泥閥的作用與工作原理，仔細核對信茂液動角式排泥閥圖片/圖紙資料,看是否與您的實際工況相符合.
二、落實您需要采購的液動角式排泥閥規格/標準/技術參數/連接尺寸,以便我們?yōu)槟_選選型,
三、如果您致電我司，我公司技術人員會按照您提供的液動角式排泥閥參數為您詳細介紹我公司液動角式排泥閥結構以及價格.
四、如果已經由設計單位為您選定信茂品牌的產品型號，請按型號直接向我司銷售部訂購。
五、您在收到信茂產品的時候，一定要仔細閱讀該閥門說明書，了解液動角式排泥閥的功能和使用方法.并按步驟安裝使用.
