自力式壓差平衡閥是一種自動恒定壓差的水力工況平衡用閥，應用于集中拱熱、中央空調等水系統中，有利于被控系統各用戶和末端裝置的自主調節，尤其適用于分戶計量供暖系統和變流量空調系統。

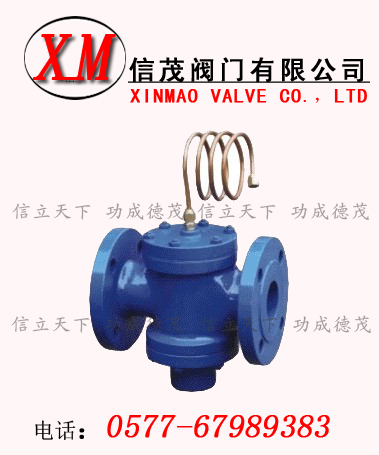

ZYC自力式壓差控制閥結構特點
ZYC型自力式壓差控制閥的本體是由能改變流通阻力的雙通道自動調節閥和由膜片分隔而成兩個獨立小室的控制器組合而成，一側小室與回水管道相通。使用時安裝在回水管道上。通道自動調節閥是執行器，其動作的動力來源于供水壓力P1與回水壓力P2之間的壓力差變化?？刂破魇且粋€壓差比較器，其壓差值是按被控采暖系統的阻力選用，回水側內的彈簧反力用來平衡供水與水間的壓力差。當被控采暖系統的一些用戶進行室溫調節，阻力增加或減少時，會引起循環流量變化，直至膜片兩側的壓力平衡為止，使被控系統內部自動調節。
安裝尺寸 ZYC-16注：法蘭尺寸執行GB4216-84國家標準
|
公稱壓力
|
安裝方式
|
閥長
|
高度
|
流量m3/h
|
|
定壓差型
|
可調壓差型
|
|
DN15
|
螺紋連接
|
100
|
95
|
145
|
0.2-1
|
|
DN20
|
110
|
100
|
150
|
0.3-1.5
|
|
DN25
|
法蘭連接
|
115
|
110
|
165
|
0.5-2
|
|
DN32
|
130
|
140
|
190
|
1-4
|
|
DN40
|
210
|
190
|
340
|
1.5-6
|
|
DN50
|
225
|
205
|
355
|
2-8
|
|
DN65
|
240
|
240
|
390
|
3-12
|
|
DN80
|
280
|
300
|
500
|
5-20
|
|
DN100
|
295
|
350
|
550
|
10-30
|
|
DN125
|
320
|
380
|
580
|
15-45
|
安裝說明
盡可能不變徑選用，在流量過低時可考慮縮徑選用?？刂崎y導壓管連接為1/2管螺紋，導壓管長度為1.5m，連接供水管。本閥分為定壓差型和可調壓差型兩種。公稱壓力：1.6MPA，介質溫度0-120℃
訂貨須知：
一、詳細了解信茂自力式壓差平衡閥的作用與工作原理，仔細核對信茂自力式壓差平衡閥圖片/圖紙資料,看是否與您的實際工況相符合.
二、落實您需要采購的自力式壓差平衡閥規格/標準/技術參數/連接尺寸,以便我們?yōu)槟_選選型,
三、如果您致電我司，我公司技術人員會按照您提供的自力式壓差平衡閥參數為您詳細介紹我公司自力式壓差平衡閥結構以及價格.
四、如果已經由設計單位為您選定信茂品牌的產品型號，請按型號直接向我司銷售部訂購。
五、您在收到信茂產品的時候，一定要仔細閱讀該閥門說明書，了解自力式壓差平衡閥的功能和使用方法.并按步驟安裝使用.
