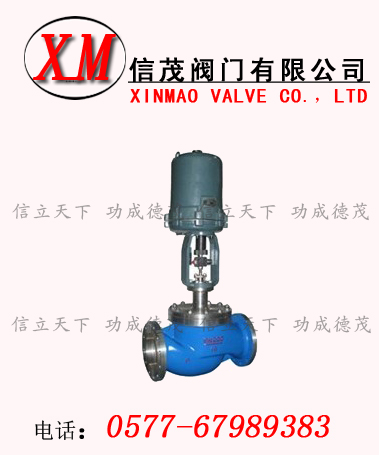

防爆電動套筒調節閥-ZDLM防爆電動套筒調節閥結構特點和應用范圍
ZDLM型電子式電動套筒調節閥是由3610L型電子式電動執行機構和套筒調節機構組成。電動執行機構內有伺服系統，無須另配伺服放大器，有電源及輸入信號即可控制運轉。調節機構采用平衡式閥塞結構，具有閥塞穩定性好，不易產生震動，噪音低，對溫度敏感性小，允許使用壓差較大等特點，適用于流量大、泄漏量要求不嚴格的場合。套筒調節切斷閥采用了軟密封或硬密封結構，特別適用于既要求調節又要求切斷的場合。
防爆電動套筒調節閥-ZDLM防爆電動套筒調節閥套筒調節機構主要技術參數：
|
公稱通徑mm
|
25
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
250
|
300
|
|
額定流量系數Kv
|
2、3.2、
5、8、10
|
16
25
|
25
40
|
40
63
|
63
100
|
100
155
|
250
370
|
400
580
|
630
900
|
1000
1300
|
|
公稱壓力MPa
|
1.6 、 6.4
|
|
行 程mm
|
16
|
25
|
40
|
60
|
100
|
|
流量特性
|
直線、等百分比
|
|
介質溫度oC
|
-20～200(常溫)；-40～450(中溫)；-250～-60(低溫)
|
|
法蘭尺寸、型式
|
PN16：按JB78-59光滑式
PN64：按JB/T79.2-94凹式(常、中溫)按JB/T79.3-94榫槽式(低溫)
|
|
閥體
材質
|
公稱壓力
MPa
|
1.6
|
常溫: HT200ZG230-450ZG1Cr18Ni9Ti
|
|
6.4
|
常溫: ZG230-450ZG1Cr18Ni9Ti
|
|
中溫: ZG230-450ZG1Cr18Ni9Ti
|
|
低溫: ZG1Cr18Ni9Ti
|
注：可為用戶提供GB、ANSI、JPI、JIS、DIN等法蘭結構型式，法蘭距按用戶需要確定
防爆電動套筒調節閥-ZDLM防爆電動套筒調節閥電動執行機構與閥配組
|
公稱通徑 mm
|
25
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
250
|
300
|
|
配電動
執行機
構型號
|
ZDLM
|
361LSA-20
361LXA-20
|
361LSB-30
361LXB-30
|
361LSB-50
361LXB-50
|
361LSC-65
|
361LSC-99
|
|
ZDLM2
ZDLM3
|
361LSB-30
361LXB-30
|
361LSB-50
361LXB-50
|
361LSC-65
|
361LSC-99
|
361LSC-160
|
|
動作速度mm/s
|
ZDLM
|
2.1
|
3.5
|
1.7
|
3.4
|
2.0
|
|
ZDLM2
ZDLM3
|
3.5
|
1.7
|
3.4
|
2.0
|
1.0
|
3610L型直行程電子式電動執行機構主要技術參數:
|
型號
|
額定輸出力N
|
速度mm/s
|
技術參數
|
|
361LSA-20
361LXA-20
|
2000
|
2.1
|
電 源：220V±10%Va.c.
50Hz
輸入信號：4-20mAd.c.
1-5Vd.c.
(信號線用屏蔽線)
開度信號：4-20mAd.c.
保護等級：相當IP55
防爆標志：ExdⅡBT4
|
|
361LSB-30
361LXB-30
|
3000
|
3.5
|
|
361LSB-50
361LXB-50
|
5000
|
1.7
|
|
361LSC-65
|
6500
|
3.4
|
|
361LSC-99
|
10000
|
2.0
|
|
361LSC-160
|
16000
|
1.0
|
防爆電動套筒調節閥-ZDLM防爆電動套筒調節閥主要性能指標：
|
項 目
|
指標值
|
|
基本誤差%
|
±2.5
|
|
回 差%
|
2.0
|
|
死 區%
|
3.0
|
|
始終點偏差 %
|
±2.5
|
|
額定行程偏差%
|
+2.5
|
|
允許泄漏量1/h
|
ZDLM型
|
1×10-3×閥額定容量
|
|
ZDLM2型
|
1×10-5×閥額定容量
|
|
ZDLM3型
|
1×10-4×閥額定容量
|
防爆電動套筒調節閥-ZDLM防爆電動套筒調節閥允許壓差：
|
公稱通徑 mm
|
25
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
250
|
300
|
|
允許壓差
MPa
|
ZDLM
|
6.4
|
3.6
|
2.7
|
2.6
|
2.1
|
|
ZDLM2(M3)
|
6.4
|
5.5
|
4.1
|
3.2
|
2.4
|
